Bouteille de découplage hydraulique : guide complet

Dans les systèmes de chauffage et de climatisation modernes, la bouteille de découplage joue un rôle crucial pour garantir un fonctionnement optimal. Cet équipement hydraulique permet de séparer efficacement le circuit de production de chaleur (chaudière, pompe à chaleur) du circuit de distribution (radiateurs, plancher chauffant). En créant une zone tampon entre ces deux circuits, elle évite les interférences et assure une meilleure efficacité énergétique. Simple mais ingénieux, ce dispositif contribue également à prolonger la durée de vie des installations en filtrant les impuretés et en facilitant l’évacuation de l’air.

Qu’est-ce qu’une bouteille de découplage hydraulique ?

Une bouteille de découplage hydraulique est un dispositif essentiel qui permet de séparer deux circuits dans un système de chauffage ou de climatisation : le circuit primaire (côté générateur, comme une chaudière) et le circuit secondaire (côté émetteurs, comme les radiateurs). Elle crée un point neutre hydraulique qui empêche les interférences entre ces deux circuits. Grâce à cette séparation, chaque circuit peut fonctionner avec son propre débit et sa propre pression, sans perturber l’autre. La bouteille de découplage joue aussi le rôle de purgeur d’air et de séparateur de boues, ce qui aide à maintenir le système en bon état. Ce dispositif est particulièrement utile dans les installations complexes où plusieurs circuits secondaires fonctionnent indépendamment.

Les avantages de la bouteille de découplage

Fonctionnalités et bénéfices

L’installation d’une bouteille de découplage offre de nombreux avantages pour votre système de chauffage. Tout d’abord, elle permet de maintenir un débit constant au niveau du générateur de chaleur, même lorsque les besoins des circuits secondaires varient. Cela évite les perturbations hydrauliques qui pourraient réduire l’efficacité du système. De plus, elle facilite l’élimination de l’air dans le circuit grâce à son purgeur intégré, ce qui réduit les bruits de circulation et prévient la corrosion. Un autre bénéfice important est la décantation des impuretés en partie basse, qui peuvent être évacuées par la vanne de purge. Ces fonctionnalités combinées permettent d’améliorer jusqu’à 15% l’efficacité énergétique de l’installation tout en prolongeant sa durée de vie.

La bouteille de découplage est généralement équipée de plusieurs éléments pratiques comme des thermomètres, des vannes d’isolement et un purgeur automatique ou manuel. Ces accessoires facilitent la maintenance et le contrôle du système.

Applications dans les systèmes de chauffage et de climatisation

La bouteille de découplage trouve sa place dans de nombreuses applications des systèmes modernes de chauffage et de climatisation. Elle est particulièrement recommandée pour les chaudières à condensation, qui nécessitent un déficit de température de retour pour fonctionner efficacement. Dans les installations de grande taille, comme celles des immeubles collectifs ou des bâtiments commerciaux, elle permet de gérer plusieurs circuits ayant des besoins différents.

En mode climatisation, la bouteille aide à prévenir la condensation et assure une distribution optimale du froid. Pour les systèmes mixtes chauffage/climatisation, elle offre la flexibilité nécessaire pour passer d’un mode à l’autre. Les installations comportant plusieurs sources d’énergie (chaudière, pompe à chaleur, panneaux solaires) bénéficient également de ce dispositif qui facilite leur intégration harmonieuse. Un système équipé d’une bouteille de découplage peut gérer des puissances allant jusqu’à 70 kW, ce qui couvre les besoins de la plupart des bâtiments résidentiels et de nombreux bâtiments commerciaux.

Comment fonctionne une bouteille de découplage ?

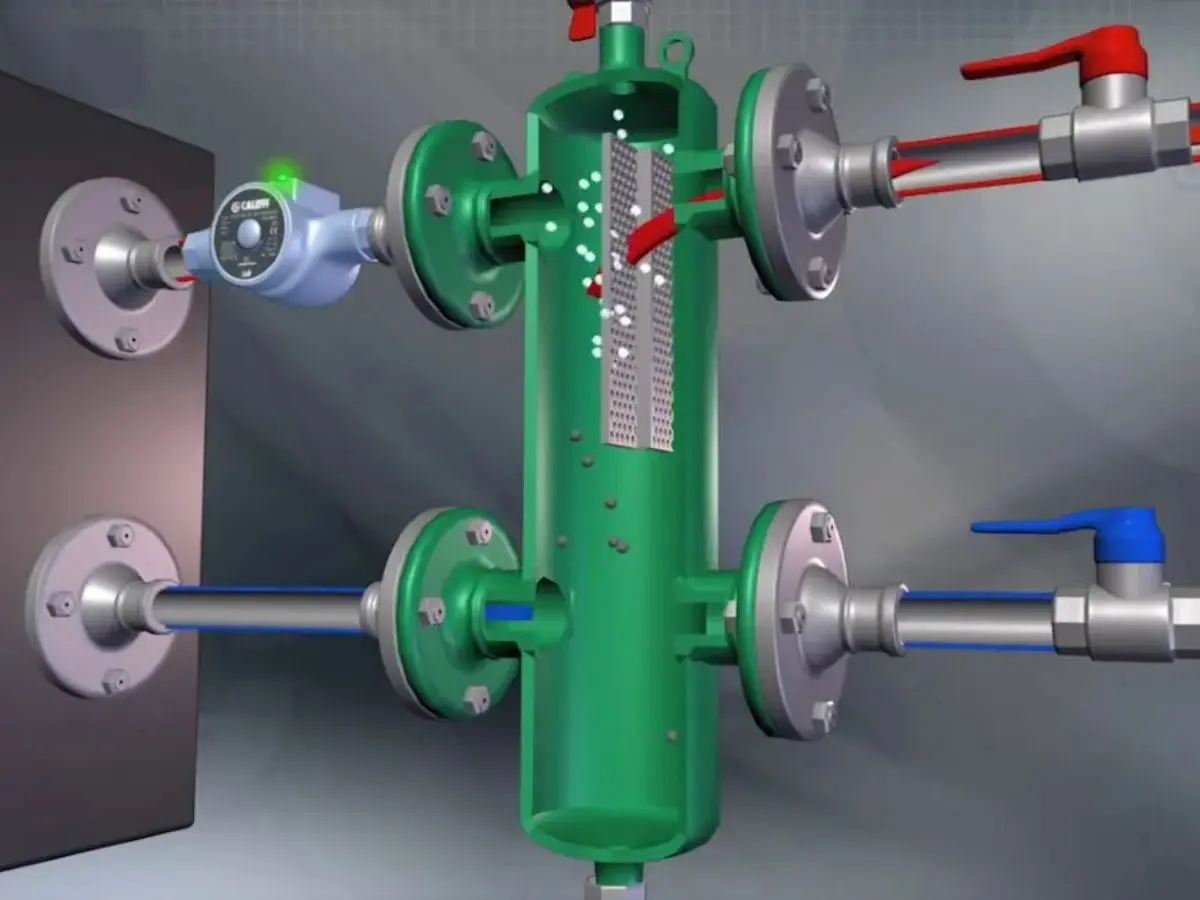

Le fonctionnement d’une bouteille de découplage repose sur un principe simple mais ingénieux. Installée verticalement, elle crée une zone de faible vitesse d’écoulement qui permet aux circuits primaire et secondaire d’interagir sans se perturber mutuellement. L’eau chaude entre par le haut du circuit primaire et sort par le bas, tandis que le circuit secondaire prélève l’eau chaude en haut et renvoie l’eau refroidie en bas. Cette configuration assure une stratification thermique efficace.

Pour un fonctionnement optimal, la bouteille doit respecter la règle des 3D dans son dimensionnement : le diamètre de la bouteille doit être au moins trois fois celui de la tuyauterie principale, la hauteur doit laisser un espace de trois diamètres entre les canalisations, et il faut prévoir des décalages de trois diamètres entre entrée et sortie. La position verticale est recommandée avec les raccordements aller en haut et retour en bas pour garantir une convection interne optimale. Cette configuration permet à l’air de remonter naturellement vers le purgeur et aux impuretés de descendre vers la vanne de purge.

Types de bouteilles de découplage

Bouteille casse-pression

La bouteille casse-pression est un type de bouteille de découplage qui fonctionne lorsque le débit du circuit primaire est supérieur à celui du circuit secondaire (d’environ 15%). Dans cette configuration, l’excédent d’eau chaude du primaire est directement renvoyé vers le retour du primaire sans passer par le circuit secondaire. Ce mode de fonctionnement est idéal pour les chaudières à condensation, car il permet de maintenir une température de retour suffisamment basse pour favoriser la condensation des fumées.

Cette bouteille assure une séparation hydraulique complète entre les circuits, ce qui protège les pompes du système contre les interférences mutuelles. Elle est particulièrement recommandée dans les installations où la chaudière nécessite un débit constant et plus élevé que celui requis par les émetteurs. Le dimensionnement doit être soigneusement calculé pour garantir que le débit primaire reste supérieur au débit secondaire, même en conditions de charge partielle.

Bouteille de mélange

La bouteille de mélange entre en jeu lorsque le débit du circuit secondaire est supérieur à celui du circuit primaire. Dans ce cas, une partie de l’eau de retour du circuit secondaire est recyclée et mélangée à l’eau chaude venant du primaire. Cette configuration peut être moins avantageuse pour certains types de chaudières, notamment celles à condensation, car elle a tendance à augmenter la température de retour vers le générateur.

Ce type de bouteille est cependant utile dans les installations où les émetteurs nécessitent un débit important avec une température modérée, comme les planchers chauffants. Elle permet également de gérer efficacement les variations importantes de charge du circuit secondaire. Pour éviter un fonctionnement non désiré en mode mélange, il est essentiel de dimensionner correctement la bouteille et de prévoir une régulation adaptée, notamment avec des sondes de température bien placées.

Critères de choix et dimensionnement de la bouteille de découplage hydraulique

Pour choisir la bouteille de découplage qui convient à votre installation, plusieurs critères doivent être pris en compte. D’abord, la puissance totale du système détermine la taille de la bouteille. Par exemple, pour une puissance jusqu’à 70 kW, un séparateur avec un débit maximal de 4 m³/h est généralement recommandé. La température maximale de fonctionnement (environ 110°C pour la plupart des modèles) doit également correspondre aux besoins de votre installation.

Le dimensionnement doit respecter la règle des 3D mentionnée précédemment. La compatibilité des raccordements (1″, 1¼”, 1½”, 2″) avec votre installation existante doit être vérifiée. L’isolation thermique de la bouteille est essentielle pour éviter les pertes inutiles, surtout si elle est utilisée en mode froid ou pour prévenir la condensation.

Critère	Recommandation
Puissance	Adapter la taille selon la puissance totale (ex: jusqu’à 70 kW)
Débit	Respecter le débit maximal recommandé (ex: 4 m³/h)
Position	Verticale avec raccordements aller en haut et retour en bas
Dimensionnement	Respecter la règle des 3D pour un fonctionnement optimal
Accessibilité	Prévoir un accès facile pour la maintenance et la purge

Le coût d’une bouteille de découplage varie selon sa capacité et sa marque. Par exemple, une bouteille de 1,7 L coûte environ 530 euros, tandis qu’une de 13,5 L avoisine les 887 euros. Nous conseillons de privilégier des marques réputées comme Thermador ou Nordic Tec, qui offrent des produits de qualité adaptés à différentes puissances d’installation.

Conclusion

La bouteille de découplage hydraulique est un composant fondamental pour optimiser le fonctionnement des systèmes de chauffage et de climatisation modernes. En séparant hydrauliquement les circuits primaire et secondaire, elle garantit une meilleure efficacité énergétique, une longévité accrue des équipements et un confort optimal. Le choix entre une bouteille casse-pression ou de mélange dépend des spécificités de votre installation et des besoins particuliers de votre système.

Pour tirer le meilleur parti de votre bouteille de découplage, il est crucial de la dimensionner correctement selon la puissance de votre installation et de respecter les recommandations d’installation, notamment la position verticale et la règle des 3D. N’oubliez pas que ce dispositif nécessite un entretien régulier, principalement la purge des boues qui s’accumulent en partie basse. Avec ces précautions, votre système fonctionnera de manière optimale pendant de nombreuses années, vous offrant confort et économies d’énergie.

FAQ

Bouteille de découplage, c’est quoi ?

La bouteille de découplage est un dispositif qui rend deux circuits hydrauliques indépendants. Elle est essentielle dans les installations de chauffage ou de climatisation pour séparer le circuit primaire de production d’énergie du circuit secondaire de diffusion de chaleur.

Quelle est la différence entre un ballon tampon et une bouteille de découplage ?

La différence entre un ballon tampon et une bouteille de découplage réside dans leur fonction. Le ballon tampon stocke temporairement l’énergie thermique, tandis que la bouteille de découplage permet d’assurer l’indépendance entre circuits primaires et secondaires pour un meilleur fonctionnement.

Comment fonctionne une bouteille de mélange ?

Une bouteille de mélange fonctionne en recyclant une partie de l’eau de retour du circuit secondaire, qui est mélangée à l’eau chaude venant du circuit primaire. Cela permet d’adapter la température et le débit aux besoins des émetteurs, mais peut réduire l’efficacité dans certains cas.

Comment calculer une bouteille de découplage ?

Pour calculer une bouteille de découplage, il faut s’assurer qu’elle respecte la règle des 3D : le diamètre doit être trois fois celui de la tuyauterie, et il doit y avoir trois diamètres d’espace entre les canalisations. Cela garantit un fonctionnement optimal des circuits.
