Dans un système de climatisation, l’évaporateur joue un rôle central pour rafraîchir l’air de votre maison ou de votre bureau. Cet élément agit comme un échangeur thermique qui capture la chaleur présente dans l’air ambiant grâce à un fluide frigorigène. Le processus est simple : l’air chaud passe à travers l’évaporateur, qui absorbe sa chaleur et la transforme en air frais. Comprendre son fonctionnement est essentiel pour mieux appréhender votre système de climatisation et optimiser son efficacité.
Comment fonctionne un évaporateur en climatisation ?
Un évaporateur est un élément essentiel dans un système de climatisation. Il fonctionne comme un échangeur de chaleur qui capture la chaleur de l’air intérieur pour le refroidir. Lorsque le fluide frigorigène entre dans l’évaporateur, il est déjà sous forme liquide à basse pression après être passé par le détendeur. Ce liquide froid absorbe la chaleur de l’air qui passe à travers les ailettes de l’évaporateur, ce qui provoque son évaporation et son passage à l’état gazeux.
Durant ce processus, la température reste constante lorsqu’on utilise un fluide frigorigène pur. Pour un mélange de fluides (appelé fluide zéotrope), la température augmente progressivement par ce qu’on appelle un glissement de température. Le fluide commence son parcours sous forme de liquide sous-refroidi, puis se vaporise graduellement en absorbant la chaleur du milieu à refroidir, jusqu’à devenir complètement gazeux.
La performance de l’évaporateur influence directement l’efficacité de tout le système de climatisation. Plus l’échange thermique est efficace, moins d’énergie sera consommée pour refroidir l’espace. Un bon contrôle de la surchauffe (différence entre la température du gaz en sortie et la température d’évaporation) est essentiel pour optimiser le rendement du système.
Les différentes applications de l’évaporateur
Les évaporateurs se retrouvent dans de nombreux systèmes de refroidissement et de climatisation. Leur conception varie selon l’usage prévu, avec différentes formes, tailles et technologies adaptées à chaque besoin. On distingue principalement les évaporateurs noyés (où le fluide frigorigène remplit l’évaporateur) et les évaporateurs secs (où le fluide s’évapore complètement pendant son passage).
Applications dans les systèmes de réfrigération
Dans les systèmes de réfrigération, l’évaporateur joue un rôle crucial pour maintenir les aliments ou produits à basse température. On retrouve différents types d’évaporateurs selon les besoins spécifiques :
- Évaporateurs à tubes et calandre pour les installations industrielles
- Évaporateurs à plaques brasées pour les systèmes compacts
- Évaporateurs coaxiaux en spirale offrant un bon compromis entre performance et taille

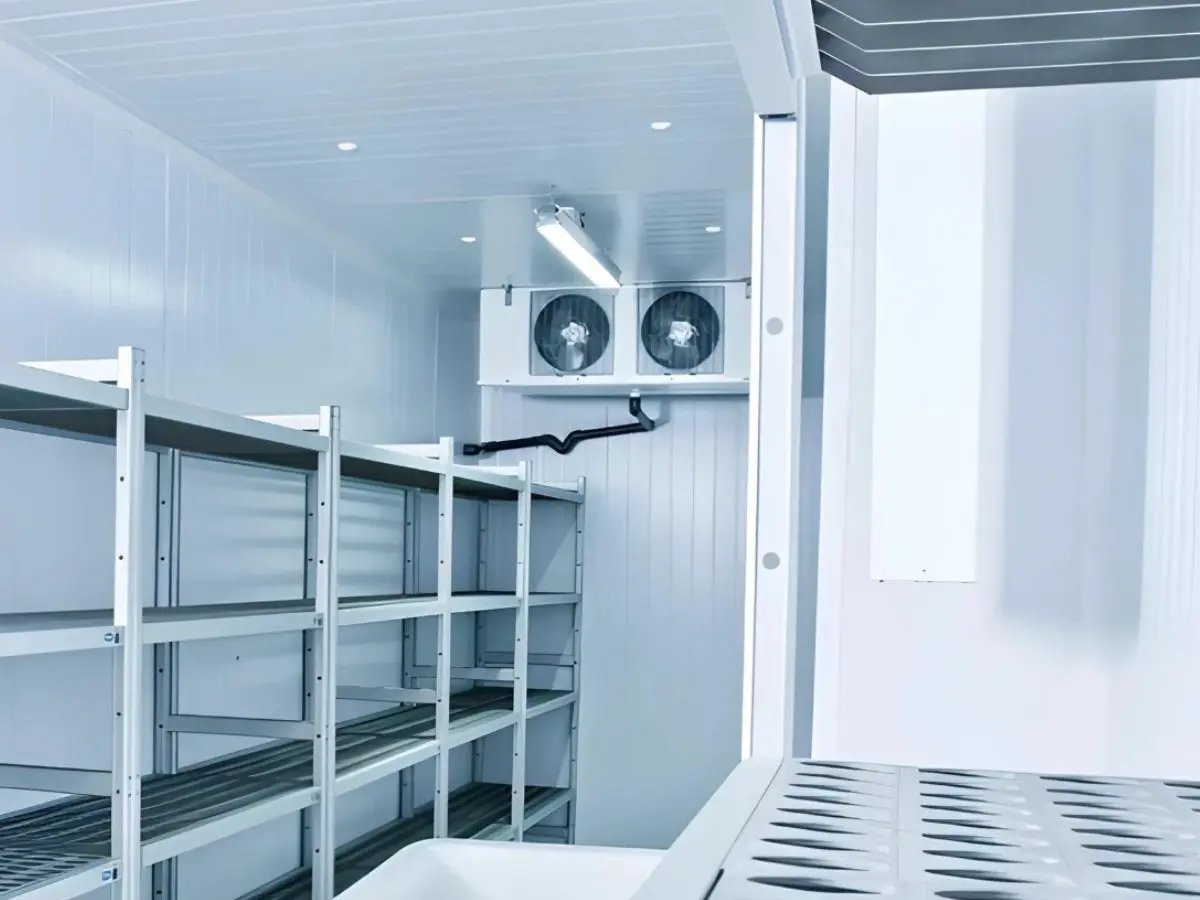

Ces différentes configurations permettent d’adapter le système aux contraintes spécifiques de chaque installation. Par exemple, dans les entrepôts frigorifiques, des évaporateurs de grande taille avec ventilation forcée sont utilisés pour refroidir de grands volumes d’air. La réduction des pertes de pression dans l’évaporateur peut augmenter le coefficient de performance du système de 10 à 25%, ce qui représente une économie d’énergie significative.
Applications spécifiques en climatisation domestique
Dans la climatisation résidentielle, les évaporateurs à ailettes avec convection forcée sont les plus répandus. Ces modèles sont équipés de ventilateurs qui font circuler l’air à travers l’évaporateur pour un refroidissement efficace de l’espace habitable. La conception privilégie un bon échange thermique tout en limitant l’encombrement.
Pour les systèmes de climatisation split (avec unité intérieure et extérieure séparées), l’évaporateur est situé dans l’unité intérieure. Il refroidit directement l’air de la pièce qui est soufflé par le ventilateur. Les modèles récents intègrent souvent des surfaces traitées anti-bactériennes et des filtres à air pour améliorer la qualité de l’air intérieur.
Dans les climatiseurs centralisés, des évaporateurs plus grands sont installés dans le circuit de ventilation pour refroidir l’air qui sera ensuite distribué dans toutes les pièces. Ces systèmes permettent de climatiser efficacement de grands espaces ou des maisons entières à partir d’un seul point central.
Prix des évaporateurs : facteurs influençant le coût
Le prix d’un évaporateur varie considérablement selon plusieurs facteurs. La technologie, la capacité, le type et la marque sont les principaux éléments qui déterminent le coût final. Des marques reconnues comme SWEP, Oscaror ou Swep proposent des équipements de qualité variable à des prix différents.
Les matériaux utilisés influencent également le prix et la durabilité. Les évaporateurs en cuivre et aluminium sont très courants, tandis que ceux en acier inoxydable, plus résistants à la corrosion, sont généralement plus coûteux. Le choix dépend souvent de l’environnement dans lequel l’évaporateur sera installé et de la durée de vie souhaitée.
Coût d’achat et installation
Pour un système de climatisation domestique, le prix d’un évaporateur seul varie généralement entre 300 et 1500 euros, selon la capacité et la qualité. À cela s’ajoute le coût de l’installation par un professionnel, qui représente souvent une part importante du budget total.
Le tableau ci-dessous présente une comparaison des coûts selon les différents types d’évaporateurs :
| Type d’évaporateur | Prix moyen (hors installation) | Avantages | Inconvénients |
|---|---|---|---|
| Évaporateur à ailettes (pour split) | 300-600€ | Compact, efficace pour usage domestique | Nécessite un nettoyage régulier |
| Évaporateur à plaques | 700-1200€ | Échange thermique très efficace, compact | Plus coûteux, risque d’encrassement |
| Évaporateur industriel | 1000-1500€ et plus | Grande capacité, robuste | Installation complexe, encombrant |
L’installation par un professionnel qualifié est fortement recommandée pour garantir le bon fonctionnement du système et éviter les problèmes futurs. Le coût de la main-d’œuvre varie selon la complexité de l’installation et la région, mais représente généralement entre 200 et 500 euros supplémentaires.
Entretien et maintenance des évaporateurs
L’entretien régulier est essentiel pour maintenir l’efficacité de l’évaporateur et prolonger sa durée de vie. Un nettoyage annuel ou biannuel par des professionnels permet de vérifier l’étanchéité, nettoyer les surfaces d’échange et optimiser le fonctionnement du système.
Le coût d’un entretien professionnel se situe généralement entre 80 et 150 euros par an. Cet investissement est rapidement rentabilisé par les économies d’énergie réalisées, car un évaporateur encrassé peut augmenter la consommation électrique de 10 à 25%, voire davantage si l’encrassement est important.
Entre les entretiens professionnels, il est recommandé de nettoyer régulièrement les filtres et les grilles de protection pour éviter l’accumulation de poussières et de débris. Cette simple opération permet de maintenir une bonne qualité d’air intérieur et d’optimiser le rendement du système.
Problèmes courants et solutions liées à l’évaporateur
Plusieurs problèmes peuvent affecter le fonctionnement d’un évaporateur. La formation de givre est l’un des plus courants, particulièrement lorsque la température de paroi devient inférieure au point de rosée de l’air. Ce givre réduit considérablement l’efficacité de l’échange thermique et donc les performances du système.
Pour résoudre ce problème, la plupart des systèmes modernes intègrent un cycle de dégivrage automatique. Il est important de s’assurer que ce cycle est correctement réglé pour éviter un dégivrage trop fréquent (gaspillage d’énergie) ou trop rare (baisse d’efficacité).
Autres problèmes courants et leurs solutions :
- Fuites de fluide frigorigène : nécessitent l’intervention d’un professionnel pour localiser et réparer la fuite
- Encrassement : nettoyage régulier des surfaces d’échange et remplacement des filtres
- Mauvaise régulation : vérification et recalibration des capteurs de température et de pression
- Ventilateur défectueux : remplacement du moteur ou du ventilateur complet
- Corrosion : traitement anticorrosion ou remplacement des pièces endommagées
En cas de baisse significative des performances ou de bruits anormaux, il est recommandé de faire appel à un technicien spécialisé pour diagnostiquer et résoudre le problème. Certaines interventions nécessitent des compétences spécifiques et des outils adaptés, notamment pour manipuler le fluide frigorigène.
Conclusion
L’évaporateur est un composant fondamental des systèmes de climatisation, responsable de l’absorption de chaleur qui permet le refroidissement de l’air. Son bon fonctionnement est essentiel pour garantir l’efficacité énergétique et le confort thermique.
Le choix d’un évaporateur adapté à vos besoins doit prendre en compte plusieurs facteurs : puissance nécessaire, espace disponible, budget et contraintes spécifiques d’installation. Un entretien régulier est indispensable pour maintenir les performances et prolonger la durée de vie de l’équipement.
Bien que représentant un investissement initial non négligeable, un évaporateur de qualité et correctement entretenu vous offrira des années de service efficace, tout en limitant votre consommation énergétique. Pour les installations ou réparations importantes, nous conseillons toujours de faire appel à des professionnels qualifiés qui garantiront un travail conforme aux normes et adaptés à vos besoins spécifiques.
FAQ
Quel est le rôle de l’évaporateur ?
L’évaporateur joue un rôle clé dans les systèmes de climatisation et de réfrigération en absorbant la chaleur de l’air ambiant. Cela permet de refroidir l’air, transformant le fluide frigorigène liquide en gaz par évaporation, ce qui contribue au refroidissement global du système.
Quel est le travail de l’évaporateur ?
Le travail de l’évaporateur consiste à absorber la chaleur d’un milieu, généralement l’air intérieur. En capturant cette chaleur, il permet la transformation du fluide frigorigène de l’état liquide à l’état gazeux, ce qui est essentiel dans le cycle de refroidissement.
Quelle est la différence entre le condenseur et l’évaporateur ?
La différence entre le condenseur et l’évaporateur réside dans leurs fonctions. L’évaporateur absorbe la chaleur pour refroidir l’air, tandis que le condenseur rejette la chaleur à l’extérieur, transformant le gaz en liquide. Ces deux éléments sont complémentaires dans le cycle frigorifique.
Qu’est-ce qu’un évaporateur à eau ?
Un évaporateur à eau est un type d’évaporateur qui utilise de l’eau comme fluide caloporteur. Dans ce système, l’eau passe à travers l’évaporateur pour absorber la chaleur, permettant ainsi de refroidir efficacement un environnement, souvent utilisé dans des installations industrielles.
Quels facteurs influencent le prix d’un évaporateur ?
Les facteurs qui influencent le prix d’un évaporateur incluent la technologie, la capacité, le type, et la marque. La qualité des matériaux utilisés, comme le cuivre ou l’acier inoxydable, impacte également le coût et la durabilité de l’équipement sur le long terme.
Comment entretenir un évaporateur correctement ?
Pour entretenir un évaporateur correctement, il est recommandé de nettoyer régulièrement les filtres et surfaces d’échange. Un entretien professionnel annuel permet de vérifier l’étanchéité et d’optimiser son fonctionnement, tout en prolongeant sa durée de vie et en garantissant son efficacité.
